半導体産業におけるクリーンルームは、微細なシリコンウェハや電子部品を製造するために不可欠な環境です。
空気中の微粒子や汚染物質を徹底的に排除し、高品質な半導体製品の安定生産を実現します。
このページでは、クリーンルームの基本構造や種類、効率的なクリーン化の方法について詳しく解説します。
半導体クリーンルームでは、ナノメートル単位の微粒子が製品不良の原因となるため、高性能エアフィルタであるHEPAフィルタやULPAフィルタが不可欠です。
これらのフィルタは、微細なホコリや化学物質を99.99%以上除去し、半導体製造の高精度なプロセスを支えます。
これにより、歩留まりの向上と製造コストの削減が可能になります。
半導体クリーンルームでは、外部からの汚染物質の侵入を防ぐため、室内の気圧を外部よりも高く保つ「正圧」設計が施されています。
これにより、扉の開閉や作業者の出入り時にも外気が流入しにくく、清浄な空気環境を維持できます。
これが半導体の微細加工における欠陥低減や、品質安定化に関係しています。
| 種類 | 形式 | 特徴 |
|---|---|---|
| 一方向流方式 | 水平型・垂直型 | 高レベルの清浄度を確保し、ナノレベルの微細加工に適用される |
| 非一方向流方式 | 乱流型・置換型 | コストを抑えながら一定の清浄度を維持し、サブミクロンレベルの製造プロセスに適用できる |
| 混合方式 | 一方向流＋非一方向流 | 重要工程のみ一方向流にし、効率とコストのバランスを最適化 |
一方向流方式は、クラス1〜10の超高クリーン度が求められる製造工程に適しており、半導体の微細加工に適切な環境を提供します。
ただし、その分設備コストが高くなります。
一方、非一方向流方式は、クラス100〜1,000の清浄度が求められる製造ラインで使用され、比較的コストを抑えながら一定のクリーン環境を維持することができます。
混合方式は、重要な作業域のみ一方向流にし、それ以外のエリアは非一方向流で運用することで、清浄度の確保とコスト削減のバランスを取ることが可能です。
クリーンルームでは、作業エリア全体を清浄に保つだけでなく、特定の工程や装置周辺を重点的にクリーン化する局所クリーン化の手法が採用されます。
これにより、高度な清浄度が求められる領域のみを最適な環境に保ち、エネルギー効率を高めながらコスト削減を実現できます。
特に微細加工や高精度な作業が必要な半導体製造では、局所クリーン化の適用が不可欠です。
局所クリーン化には、ウェハを密封容器に格納して外部環境から守る「マイクロエンバイロメント」と、特定の機器や作業域を隔離して清浄度を高める「ミニエンバイロメント」の2つの手法があります。
| 手法 | 形式 | 特徴 |
|---|---|---|
| マイクロエンバイロメント | 密封容器（SMIF、POD、FOUPなど） | シリコンウェハを完全密封し、クリーンルーム外での移送時も汚染を防止する |
| ミニエンバイロメント | 部分的な隔離空間 | 製造装置や特定工程のみをクリーン化し、省エネルギー化を実現する |
半導体製造では、シリコンウェハが空気中の微粒子や化学物質による汚染を受けると、回路形成の欠陥につながります。
マイクロエンバイロメント技術では、ウェハを密封容器（SMIF、POD、FOUP）に格納し、クリーンルーム外での移送時でも清浄度を維持できます。
これにより、異物混入を防ぎ製造品質を確保します。
ミニエンバイロメントは、半導体製造装置やフォトリソグラフィ工程など、特に清浄度が求められる部分を選択的にクリーン化する手法です。
クリーンルーム全体を超高清浄度に保つよりも、必要な部分のみを清浄化することで、省エネルギー化とコスト削減が可能になります。

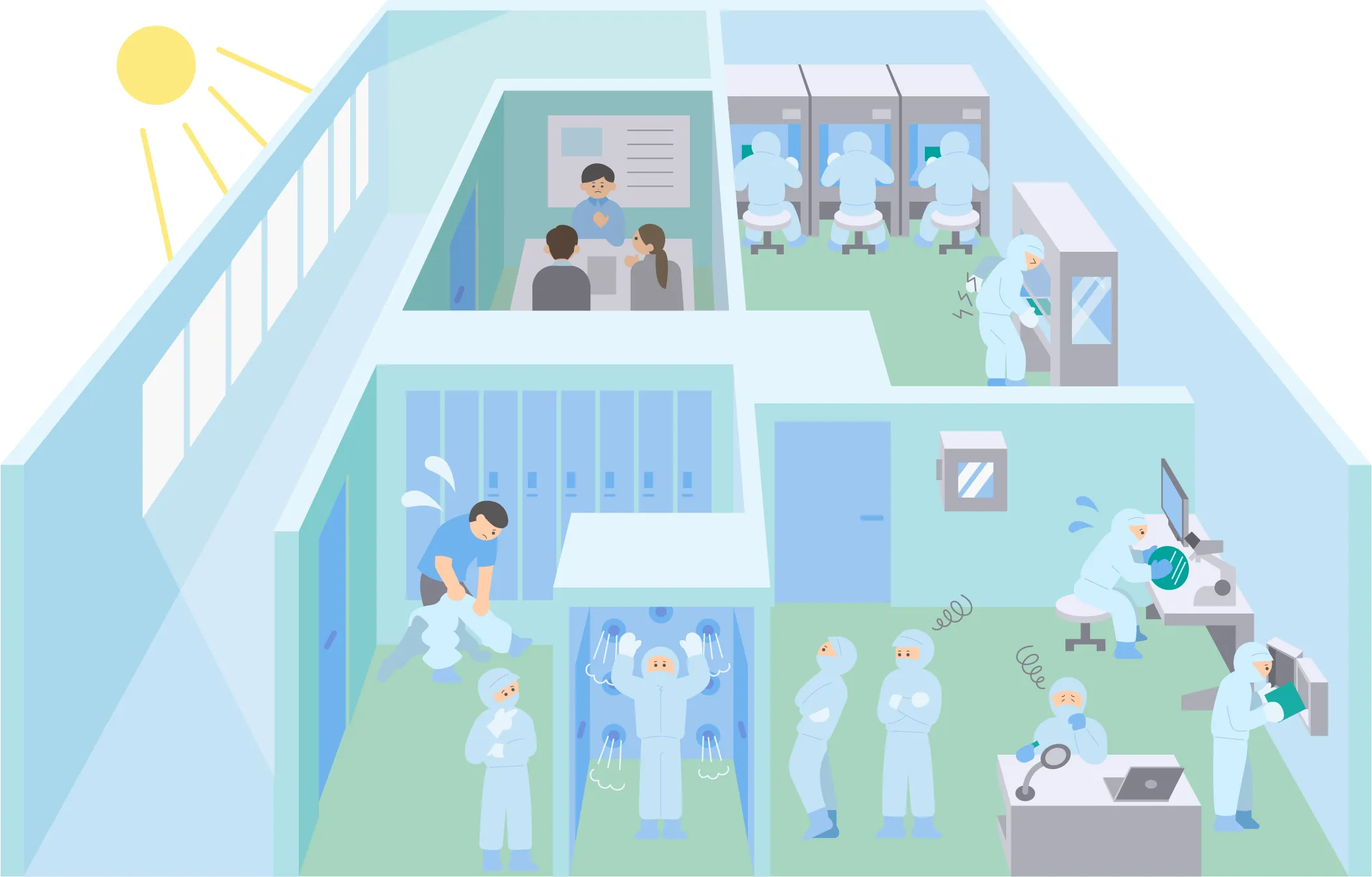

半導体クリーンルームでは、入口側から順に清浄度を高めるゾーニング設計が行われます。
例えば、作業員が出入りするエリアは比較的清浄度が低く、製造工程に近づくほど高い清浄度が求められます。
これにより、外部の汚染物質がナノレベルのプロセスに影響を与えることを防ぎます。
クリーンルーム内は、作業域、設備設置域、メンテナンス域、通路などに分かれており、それぞれの用途に応じた最適な清浄度が設定されています。
例えば、フォトリソグラフィやエッチング工程などの作業域は最も高い清浄度が求められ、設備設置域では適切な空調管理が重要になります。
このレイアウト設計により、歩留まりの向上や生産効率の最適化が実現されます。
クリーンルームの導入には多額の初期投資と維持費がかかります。
次のページでは、クラス別の費用相場を解説し、コストに影響を与える要因を詳しくご紹介。
清浄度や設備、温湿度管理がコストにどのように関係するのかを理解することで、無駄な支出を抑え、必要な環境を効率的に整えられるようになります。
導入や運用にかかる費用の見通しを持てば、事業計画が立てやすくなり、コスト管理の精度も向上するでしょう。
半導体工場のクリーンルームで重要なのは、工場全体を一律に高い清浄度にすることではなく、工程ごとに必要なクラスを見極めることです。
微細な回路を形成する工程では、ごく小さな粒子でも不良の原因になるため、より高い清浄度が求められます。
一方で、組立や検査、パッケージングでは、前工程ほど厳しい環境を必要としない場合もあります。
求める品質や歩留まりに対して、どの工程にどのレベルの環境が必要かを整理することが、無駄のない設計につながります。必要以上に高いクラスを設定すると、設備費や運用コストが増えやすいため、品質確保とコストのバランスを踏まえて選定する視点が欠かせません。さらに、清浄度の考え方はISO規格などを基準に整理されることが多く、工程内容や製造対象によって必要な管理水準は変わります。
半導体工場では、単に高性能な設備を導入するだけではなく、自社の製造工程に合ったクラスを見極めることが生産体制の構築につながります。
半導体クリーンルームでは、清浄度だけでなく温度・湿度の安定管理も重要です。
微細加工を行う現場では、わずかな環境変動でも製品品質に影響しやすく、たとえば高い清浄度が求められる空間では、温度20±0.5℃、相対湿度45±5％がひとつの目安とされています。
温湿度が乱れると、リソグラフィではパターン精度の低下、エッチングや成膜では膜厚のばらつき、アニールでは不純物の拡散ムラにつながるおそれがあります。また、湿度が低すぎると静電気が発生しやすくなり、高すぎると吸湿による影響も無視できません。安定した歩留まりを確保するには、工程特性に応じた空調設計と継続的な監視が必要です。とくに半導体分野では、わずかなズレが後工程にも影響しやすいため、空調設備の性能だけでなく、実際の運用でどこまで安定した環境を維持できるかが重要になります。
設備選定とあわせて、日常的な測定や管理体制も含めて検討することが大切です。
クリーンルームの換気回数とは、1時間のあいだに室内の空気が何回入れ替わるかを示す指標です。空気を十分に循環させることで、空間内に発生した微粒子やホコリを滞留させにくくし、安定した清浄度を保ちやすくなります。
必要な換気回数はクラスによって異なり、目安としてISOクラス5で300回程度、クラス6で80回程度、クラス7で40回程度、クラス8で20回程度とされています。ただし、これらはあくまで参考値であり、実際には製品の種類、発熱量、作業人数、設備配置なども踏まえた設計が必要です。換気回数は清浄度だけでなく温度精度の維持にも関わるため、運用条件に合った設定が欠かせません。換気回数が不足すると、発塵が室内に残りやすくなるだけでなく、設備から発生する熱の影響を受けて環境が不安定になるおそれもあります。
必要な清浄度を満たすことに加え、作業内容や生産条件を踏まえて適切に計画することがクリーン環境づくりにつながります。
クリーンルームで服装管理が重視されるのは、人が大きな発塵源になるためです。
作業者の体や衣服からは、動作のたびにホコリ、皮脂、髪の毛、繊維くずなどが発生し、半導体や精密機器の製造ではそれが不良や歩留まり低下の要因になることがあります。そのため、クリーンルームではクリーンスーツ、マスク、手袋、クリーンシューズなどを着用し、肌や髪を露出させないことが基本です。
さらに、服装は単に着用すればよいものではなく、更衣室での着替え方や着用順、私物の持ち込み制限、汚れや破損時の交換ルールまで含めて管理することが重要です。服装は環境を守るための装備の一部として考える必要があります。とくに清浄度の高い環境では、服の素材や形状、静電気対策の有無も作業環境に影響します。
適切な服装を選ぶことに加えて、着用方法や日常的な管理を徹底することが清浄度を維持するための基本になります。
実際にクリーンルームを経験した担当者56名にアンケート調査を実施。導入することになったきっかけや会社選びの決定打、後悔している点などをまとめています。
クリーンルームで結露が問題になりやすいのは、温度や湿度の変化によって空気中の水分が水滴となり、製造環境に影響を及ぼすことがあるためです。
半導体や精密機器の製造現場では、わずかな水分でも品質や安定した生産環境に関わるため、清浄度だけでなく温湿度の管理もあわせて考える必要があります。
また、結露は一時的な現象として片づけるのではなく、空調や室内環境の設計、実際の運用状態も含めて見ていくことが大切です。
結露対策では、温湿度の設定だけでなく、クリーン環境をどのように維持するかという視点で全体を見直すことが求められます。
安定したクリーン環境を保つには、発生の仕組みを理解したうえで、自社の設備や運用に合った管理方法を整理していくことが基本になります。
クリーンルームの構造で押さえておきたいのは、空気中の微粒子を除去しながら、外部からの汚染物質が入りにくい環境を保つ仕組みです。
一般的には、高性能フィルタで清浄化した空気を室内に供給し、気流や室内の圧力を調整することで、必要な清浄度を維持します。さらに、壁や天井などの構造も、気密性や環境維持のしやすさに関わります。
また、用途によっては一方向流方式、非一方向流方式、混合方式などを使い分け、求める清浄度とコストのバランスを取る考え方もあります。クリーンルームはフィルタだけで成り立つものではなく、気流、差圧、室内構造を組み合わせて設計することがポイントです。
半導体製造のように高い清浄度が求められる現場では、必要な工程に合わせて構造を整理することが、過不足のない設備計画につながります。
クリーンブースを安定して使い続けるには、導入時の性能だけでなく、日常的なメンテナンスを続けていくことが前提になります。
クリーンブースは限られたエリアを清浄化する設備ですが、使用を重ねるなかでフィルタや内部の状態が変化すると、想定した環境を保ちにくくなることがあります。
そのため、清掃だけでなく、フィルタや気流の状態を確認しながら、必要に応じて点検や交換を行うことが大切です。
クリーンブースは導入しやすい設備でも、清浄環境を安定して保つには、清掃と点検を継続していく運用が欠かせません。
必要な性能を長く保つには、使用環境や稼働状況に合わせて、メンテナンスの内容や頻度を見直していくことも重要になります。
