記事更新日 2026年02月25日
半導体クリーンルーム・クリーンブースでは、わずかな温度・湿度の変化が製品品質や歩留まりに大きな影響を与えます。
特に、微細なプロセスが求められる半導体製造では、適切な環境管理が不可欠です。
このページでは、温度・湿度管理の重要性や課題、最適な設定基準、効率的な管理方法について解説します。

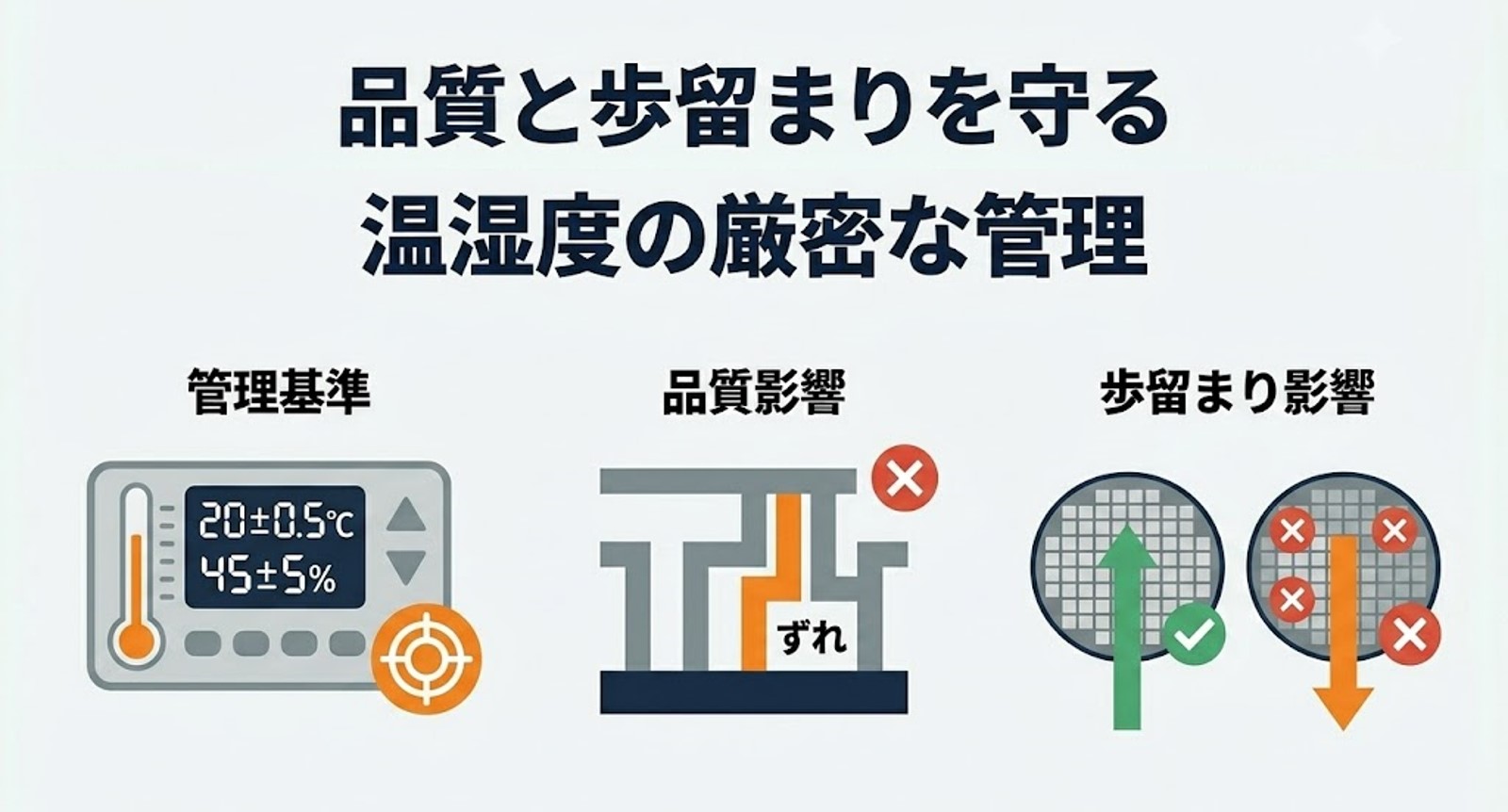

半導体クリーンルームでは、高精度な製造を実現するために温湿度の厳密な管理が必要です。
ISOクラス3〜5の高清浄度環境では、温度20±0.5℃、相対湿度45±5%が推奨されており、温度変動を±0.1℃以下に抑えることが求められます。
温湿度の変動が大きいと、リソグラフィ工程ではパターン精度の低下、エッチング・成膜工程では膜厚のばらつき、アニール工程では不純物の拡散ムラが発生し、デバイスの歩留まり低下につながる可能性があります。
そのため、リアルタイムでの監視と調整に加え、静電気対策や微粒子の侵入防止といった特殊要件にも対応する必要があります。
温湿度の管理が不十分な場合、製造プロセスに様々な影響を及ぼします。
例えば、温度が1℃上昇すると、フォトレジストの硬化速度が変わり、パターン精度が低下することがあります。
また、湿度が40%RHを下回ると静電気が発生しやすくなり、異物付着やデバイスの破損リスクが高まります。
一方で、湿度が50%RHを超えると、材料の吸湿や化学反応の促進による不良率増加が懸念されます。
そのため、適切な温湿度管理が製造歩留まりの向上に直結します。
各製造工程における適切な温度と湿度の管理は、製品の品質や歩留まりを向上させるために不可欠です。
適正な環境が維持されない場合、プロセスの安定性が損なわれ、不良率の増加や性能低下につながる可能性があります。
以下の表では、各工程ごとに求められる温湿度条件を紹介します。
| 製造工程 | 温度管理 | 湿度管理 |
|---|---|---|
| フォトリソグラフィ | 22～24℃ ±0.2℃ | 45～50% ±2～5% |
| エッチング（ドライエッチング） | 22～24℃ ±2℃ | 45～50% ±5%以下 |
| 成膜（スパッタリング） | 22～24℃ ±2℃ | 45～50% ±5%以下 |
| 拡散・アニール | 高温処理による結晶構造最適化 | 湿度管理が酸化や不要な反応を防ぐ重要要素 |
| 組み立て・検査 | 安定した温度が求められる（MEMSや高精度センサーでは厳格な管理） | 静電気防止や製品の信頼性維持が重要 |
各工程における温湿度管理の重要性は、プロセスごとの特性に大きく依存します。
フォトリソグラフィでは、温湿度の変動がレジストの感光特性や露光精度に影響を与え、不良率増加の原因になります。
エッチング工程では、高温になるとエッチング速度が過剰になり、湿度が高いと表面酸化や不純物付着のリスクが増加します。
成膜工程では、温度が膜質や成膜速度に影響を与え、高湿度が膜中の水分吸収や欠陥の原因になります。
拡散・アニールでは、適切な温度管理によって結晶構造を整え、不純物を最適な位置に移動させることが重要です。
組み立て・検査工程では、一般的な作業では厳格なクリーン環境が不要な場合もありますが、静電気対策や湿度管理が製品の品質維持には不可欠です。
クリーンルームでは、温度がわずかに変動するだけでも製造工程に大きな影響を与えます。
特に微細加工を行う半導体製造では、均一な温度環境が維持されなければ、品質や歩留まりの低下を引き起こす可能性があります。
具体的には、以下のような課題が考えられます。
これらの課題を解決するためには、精密な空調・温度制御システムの導入が必要です。
リアルタイム監視センサーを設置し、局所的な温度変動を抑えるとともに、AIやIoTを活用した自動制御システムにより環境変動に応じた調整を行うことが効果的です。

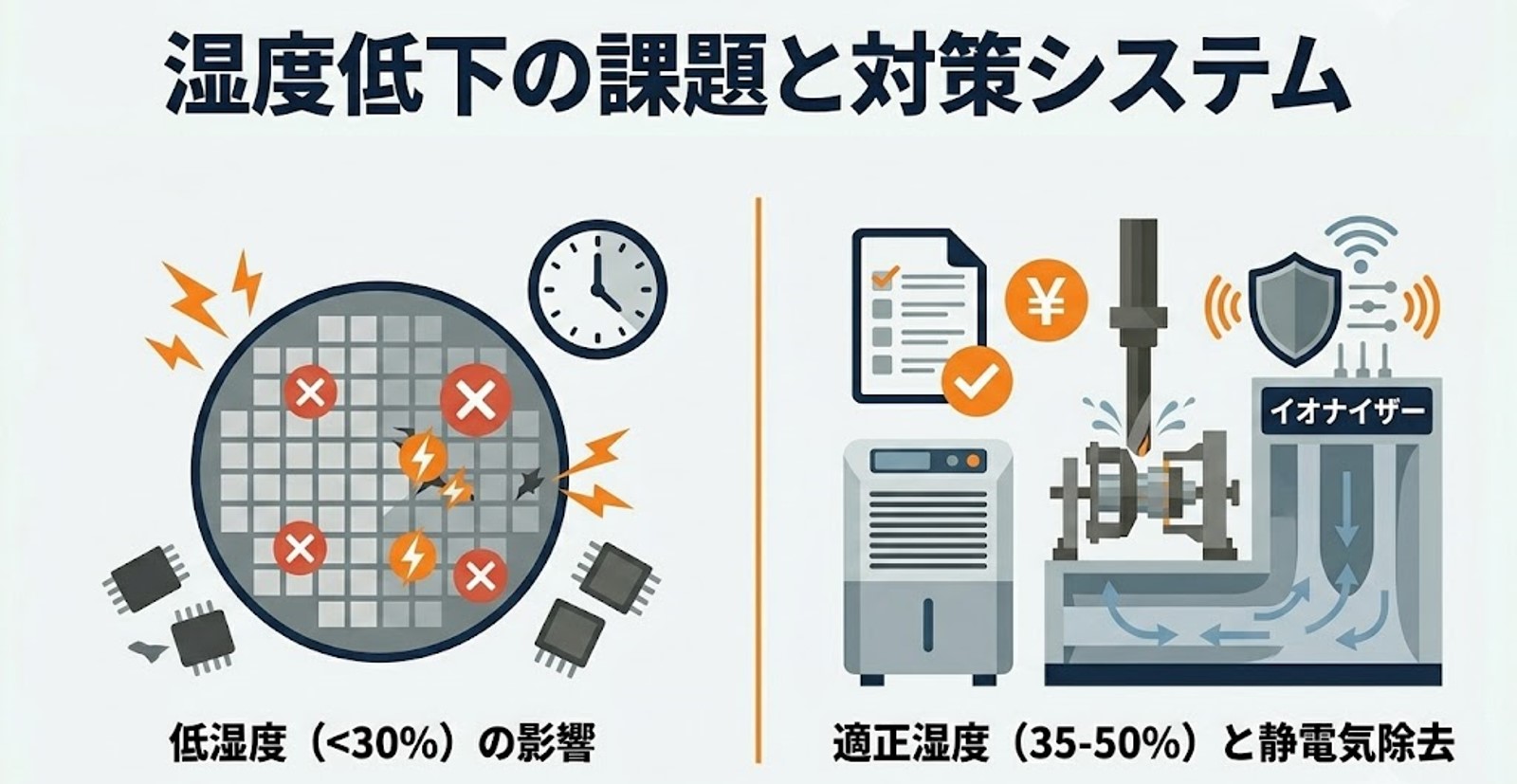

クリーンルーム内の湿度管理が不適切だと、静電気の発生や異物の付着が増加し、半導体製造における品質低下の原因となります。
特に湿度が一定に保たれていない環境では、微細加工精度が損なわれるリスクが高まります。
具体的には、以下のような課題があります。
これらの課題を防ぐためには、適正な湿度範囲（35%～50%）を維持することが重要です。
クリーンルームの加湿・除湿システムを最適化し、湿度の低下を防ぐためにイオナイザー（帯電防止装置）の設置が必要です。
また、湿度が高すぎる場合はデシカント除湿器を活用し、安定した湿度管理を実現することが求められます。
クリーンルームでは、精密な温湿度管理が求められますが、設備からの排熱や外気の影響によって環境が不安定になることがあります。
これにより、製造工程の安定性が損なわれ、製品の品質にも悪影響を及ぼす可能性があります。
具体的には、以下のような課題があります。
この課題に対しては、装置ごとの局所排気システムを導入し、不要な熱を迅速に排出することが必要です。
また、空調のゾーニングを活用して、高温エリアと低温エリアを適切に分離し、外気の影響を抑えるためにエアロックや二重扉システムを導入しましょう。
適切な温湿度管理を実施することで、半導体製造の安定稼働を実現し、歩留まり向上と品質維持が可能になります。
